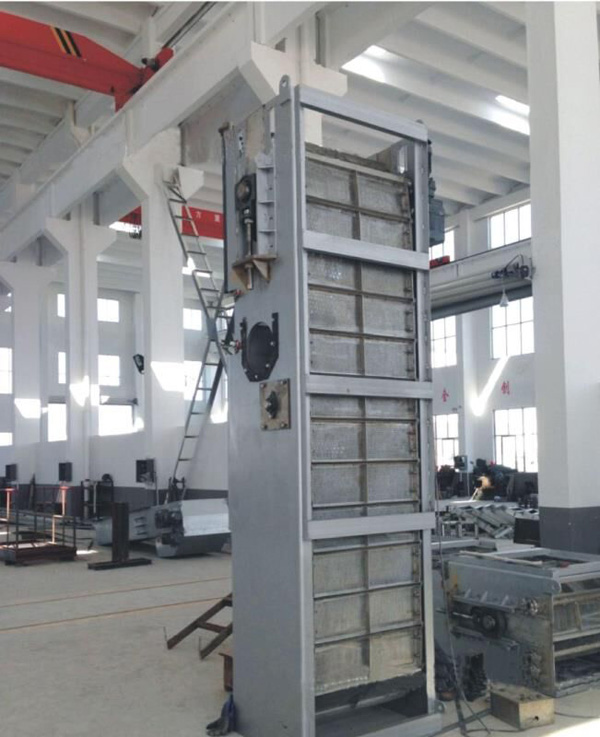

内进流网板格栅

一、用途与简介
    内进流式网板格栅除污机是用来拦截并排除供、排水系统中较小的悬浮及颗粒杂质,对经过粗格栅处理后的水源中的污物进一步进行清除。设备结构紧凑,占地少,安装方便,易操作。考虑设备的养护、维修及延长使用寿命,水下不设传动机件,可避免不必要的机械故障。

二、主要结构和工作原理
     内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要部件组成。     机架安装于格栅渠的中央,机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板,其在导流的同时,可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口,其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出,并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上,两侧网板在传动链条的带动下,自下而上将其长度范围内截留的污物向上提取,抵达上部时,通过链轮的转向功能,在顶置的冲洗装置的冲洗水作用下,自动完成卸污工作,渣水排入两侧网板之间的集渣槽后自流排出机外。内进流式网板格栅除污机有可靠的清污效果,在结构设计上有可靠的自净能力,无污物缠绕、卡滞现象,且格栅底部没有污物堆积形成死角。内进流网板格栅的独特进水方式,使污水进入格栅后污物完全被截住清除,不会再被带入格栅后,达到理想的处理效果。

三、主要特点
    1、高捕获率:进水方式,保证高效捕获各类细小栅渣。
    2、流量大:单道栅板的过水设计,大大提高过水流量和减少水头损失。
    3、节省空间:垂直安装有效节省空间。
    4、易维护:栅板的插入式安装,便于拆卸和更换。
    5、整机安装,无须改动原有土建结构,适合老设备的更新。
    6、不会将栅渣带到格栅后,除污效果好。

四、设备外形及安装尺寸表

    注:
    1.以上设备型号、宽度仅为一个参考,实际型号、宽度以毫米为单位增加或减少。
    2.设备型号根据过水量、固液分离总量、所分离杂物的颗料大小来选型,同时选配不同的网孔直径。
    3.特殊规格另行设计。
